Softing NetXpert XG - Тестер для квалификации скорости Ethernet до 10 Гбит/с

Артикул: NX-XG-10G

Товар не поставляется

Посмотреть аналоги

Производство: Softing IT Networks

Гарантия: 12 мес.

Оперативно подберём оборудование и аналоги
Окажем профессиональную техподдержку

Аналоги

Softing NetXpert XG2-10G - Тестер для квалификации скорости Ethernet до 10 Гбит/с: 1 x основной блок (медь/оптика), 1 x удалённый блок (медь)

Не поставляется

Описание
Отзывы

Тестер Softing NetXpert XG (модель NX-XG-10G) используют для оценки пропускной способности каналов связи построенных на витой паре и оптическом волокне (опционально). Прибор даёт однозначный ответ, пройдут ли по кабелю данные на скорости 100 Мбит/с, 1 Гбит/с, 2.5 Гбит/с, 5 Гбит/с и 10 Гбит/с Ethernet (квалификация канала связи в соответствии с IEEE 802.3). При квалификации канала, между двумя блоками тестера передаются реальные данные, то есть оценивается фактическая пропускная способность. Тестирование проходит согласно стандартам: IEEE 802.3ab, IEEE 802.3bz, IEEE 802.3an.

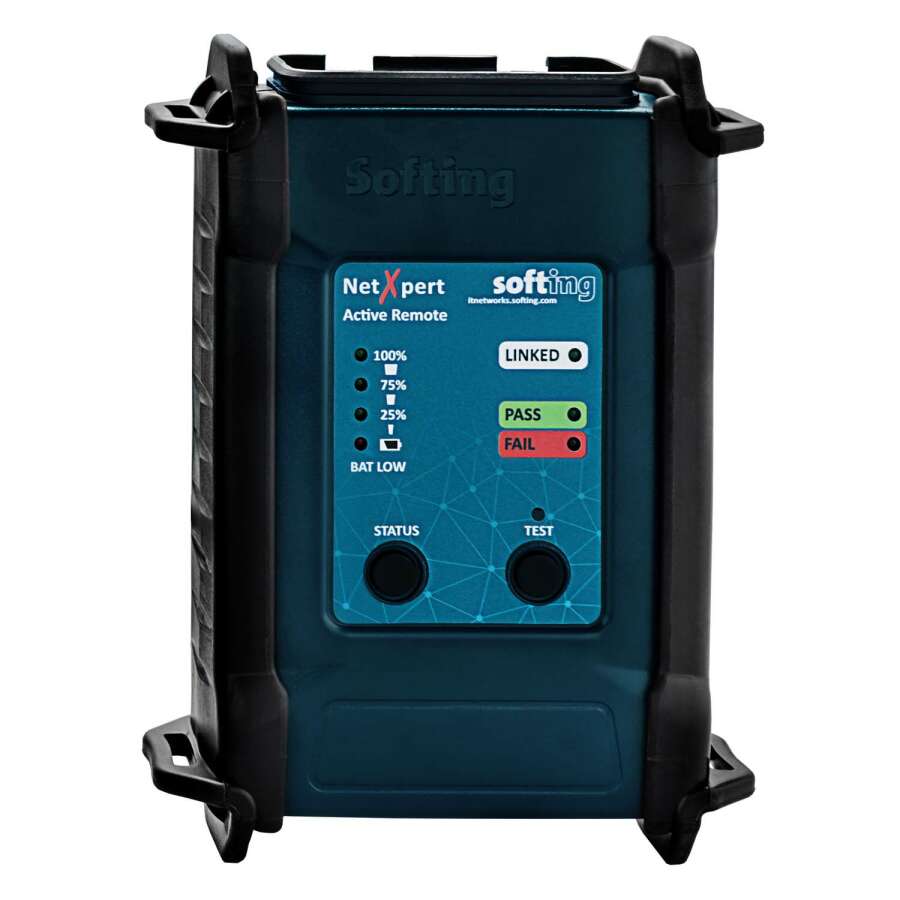

Анализатор NetXpert XG (модель NX-XG-10G) состоит из основного блока с интерфейсами для меди/оптики (RJ45/SFP+) и активной ответной части с разъёмом RJ45. Для измерения потенциально возможной скорости Ethernet по витой паре, тестер и его удалённую часть устанавливают с разных концов линии, чтоб они могли обмениваться тестовыми данными. Поскольку ответная часть не имеет SFP интерфейсов, для квалификации оптических каналов связи на скорость 1 Гбит/с и 10 Гбит/с, требуется приобрести второй основной блок NetXpert XG (NX-XG-10G-Fiber-Ext) и установить его как ответную часть.

NetXpert XG в базовой комплектации способен тестировать активные сети, построенные на медном кабеле, оптоволокне. Среди его возможностей: тестирование PoE/PoE+/PoE++ (15/30/60/90 Ватт), отображение подключённых устройств в сети, MAC, DNS, VLAN, DHCP-тест, выполнение Ping запросов, поддержка IPV4 и IPV6, работа с протоколами LLDP/CDP, маршрут данных Traceroute.

Комплектация Softing NX_XG_10G:

Основной блок NetXpert XG до 10 Gbit/s (медь/оптика) - 1 шт
Активный удалённый блок (медь) - 1 шт
Патч-корд RJ45 - 2 шт
Блок питания - 2 шт
Micro-USB адаптер - 1 шт
Инструкция
Жесткий кейс

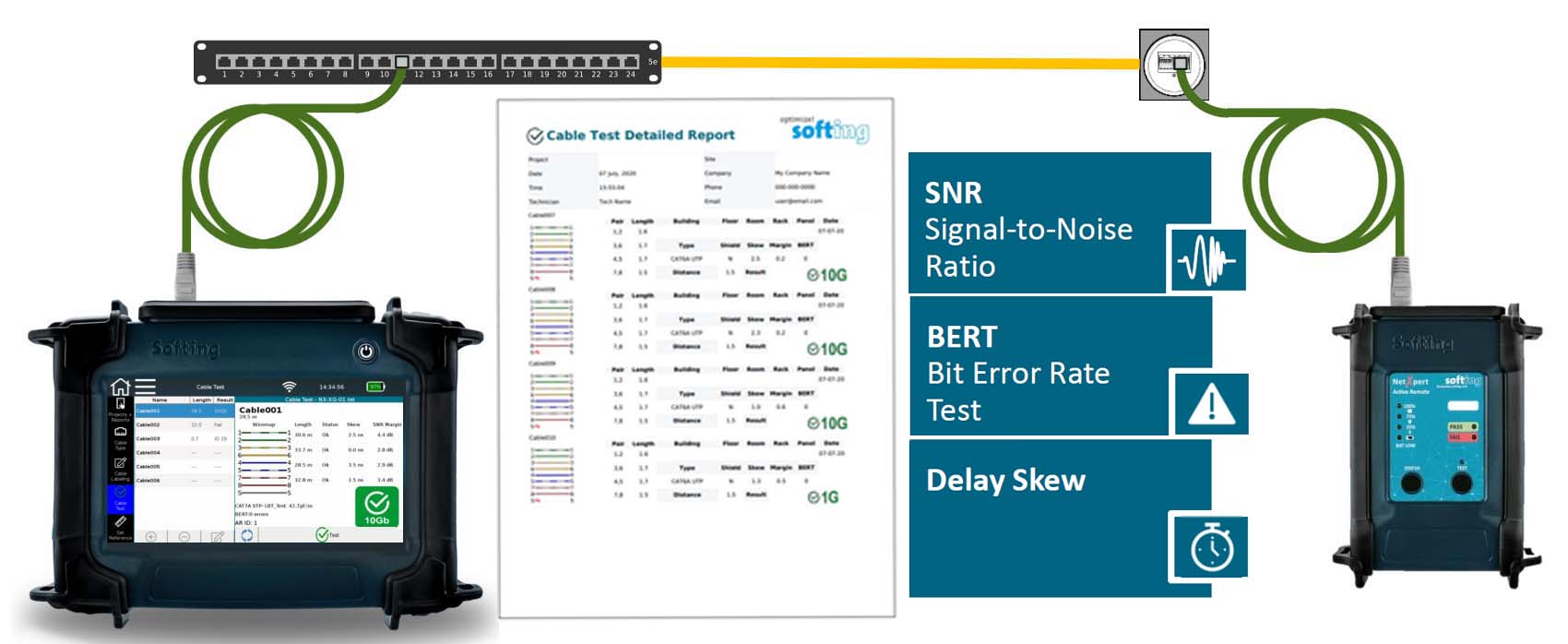

Квалификация скорости Ethernet канала:

Проверка отношения сигнал/шум (SNR)
Измерение количества битовых ошибок (BERT)
Оценка неравномерности распространения сигнала (Delay Skew)

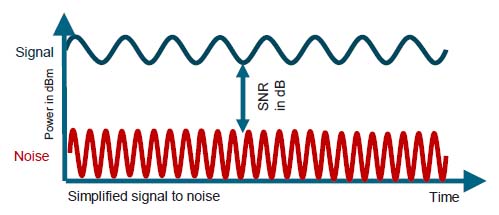

1. SNR (Отношение Сигнал/Шум)
Если мощность сигнала низкая, а мощность шума слишком высокая, получатель не выделит нужные данные среди шумов.

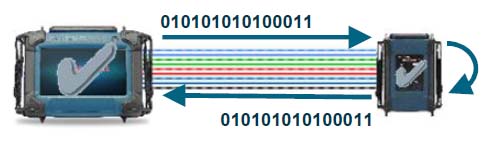

2. BERT (Тест на Битовые Ошибки)
Тестер отправляет реальный траффик на активную ответную часть и обратно для проверки количества ошибок передачи данных.

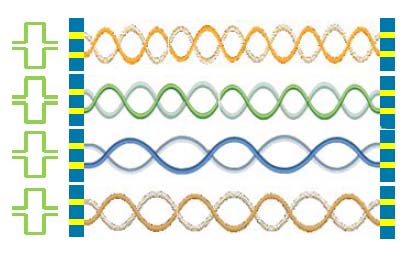

3. Delay Skew (Смещение задержки)
Когда разница во времени распространения сигнала между парами велика, пакеты данных не восстановливаются.

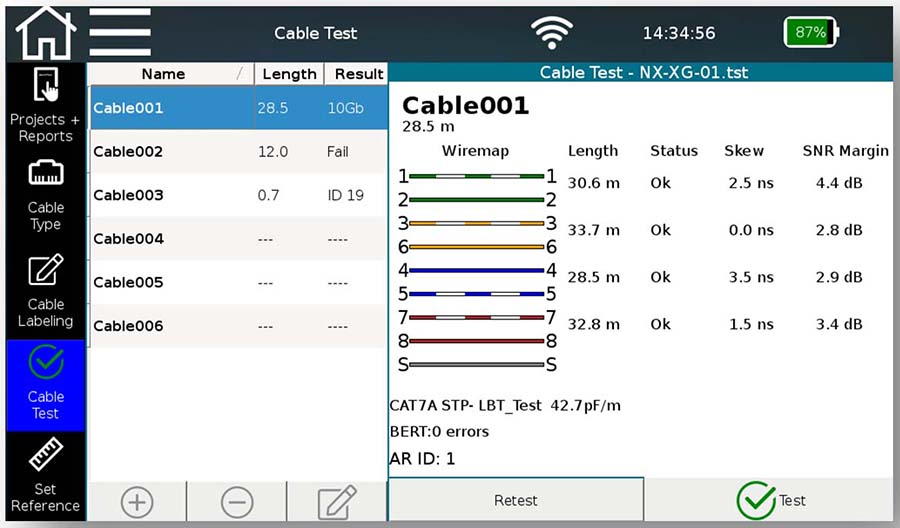

Тестирование кабеля (NX_XG_10G):

Квалификация скорости Ethernet до 10 Гбит/с (медь) в соответствии с IEEE 802.3
Поддержка активного удаленного блока для квалификации
Измерение длины кабеля двумя методами: TDR + ёмкость
Измерение расстояния до обрыва кабеля и проводов
Измерение расстояния до короткого замыкания
Определение перепутанных проводов и расщеплённых пар
Цветная и понятная схема распиновки коннектора RJ45
Тональный генератор для отбора кабеля
Поиск подключённого порта коммутатора

Тестирование активной сети (медь/оптика):

Отображение статуса подключения и скорости соединения
Отображение структуры сети и подключенных устройств
Тестирование PoE/PoE+/PoE++ (до 90W) с нагрузкой
Сигнал для зажигания светодиода порта коммутатора
Ping на URL, одиночный IP или список адресов
Обнаружение виртуальных сетей VLAN
Поддержка протоколов IPV4 и IPV6
Поддержка протоколов LLDP/CDP
Проверка работы DHCP и DNS
Traceroute - маршрут данных

Тестирование PoE:

Пары с обнаруженным питанием PoE, полярность, тип и класс PoE
Мощность и напряжение PoE
Имитация нагрузки питаемого устройства
IEEE 802.3af PoE (Тип 1, 15.4 Вт)
IEEE 802.3at PoE+ (Тип 2, 30 Вт)
IEEE 802.3bt PoE++ (Тип 3, 60 Вт)
IEEE 802.3bt PoE++ (Тип 4, 90 Вт)

Отчеты о квалификации линии:

Запись отчетов в память прибора.
Передача данных на ПК.
Отчеты в формате PDF или CSV.
Не требует специализированного ПО.

Возможности NetXpert XG:

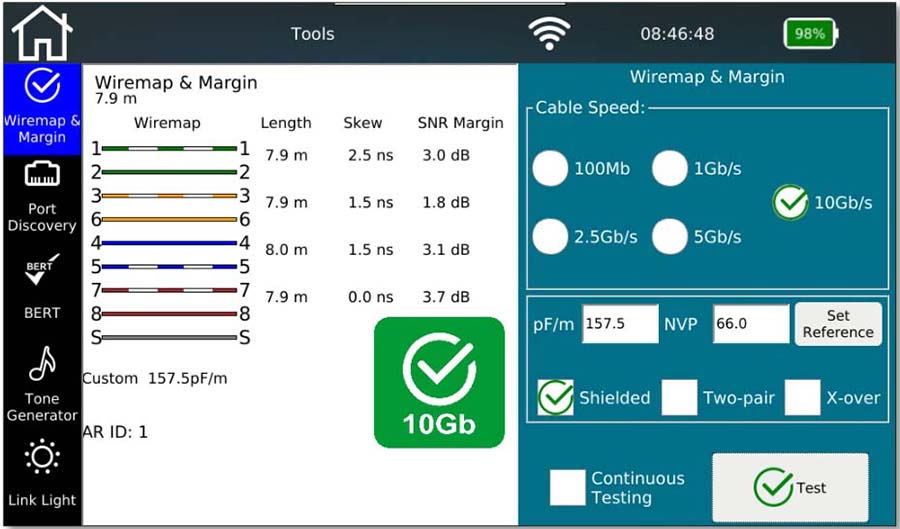

Базовое тестирование витой пары Цветная распиновки коннектора RJ45 (T568A/B) Отображение ошибок монтажа Измерение длины витой пары Измерение расстояния до обрыва и замыкания Технология измерения длины: TDR + Ёмкость Настройка NVP (скорость импульса) Настройка погонной емкости кабеля (pF/m) Выбор категории кабеля и наличия экрана
	Квалификация скорости Ethernet Отношение сигнал/шум (SNR) Количество битовых ошибок (BERT) Смещение задержки сигнала по разным парам Максимальная скорость Ethernet зависит от модели: NX-XG-1G - до 1G (по витой паре) NX-XG-25-5G - до 5G (по витой паре) NX-XG-10G - до 10G (по витой паре) NX-XG-10G-ALL - до 10G (витая пара и оптика)

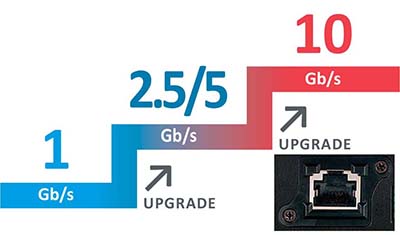

Возможность апгрейда квалификатора Аппартно готов к квалификации скорости до 10G Апгрейд без отправки прибора на завод Два шага апгрейда: 5G и 10G (NX-XG-LIC-1STEP) Заменяемый порт RJ45 Расширение до квалификатора оптики до 10G

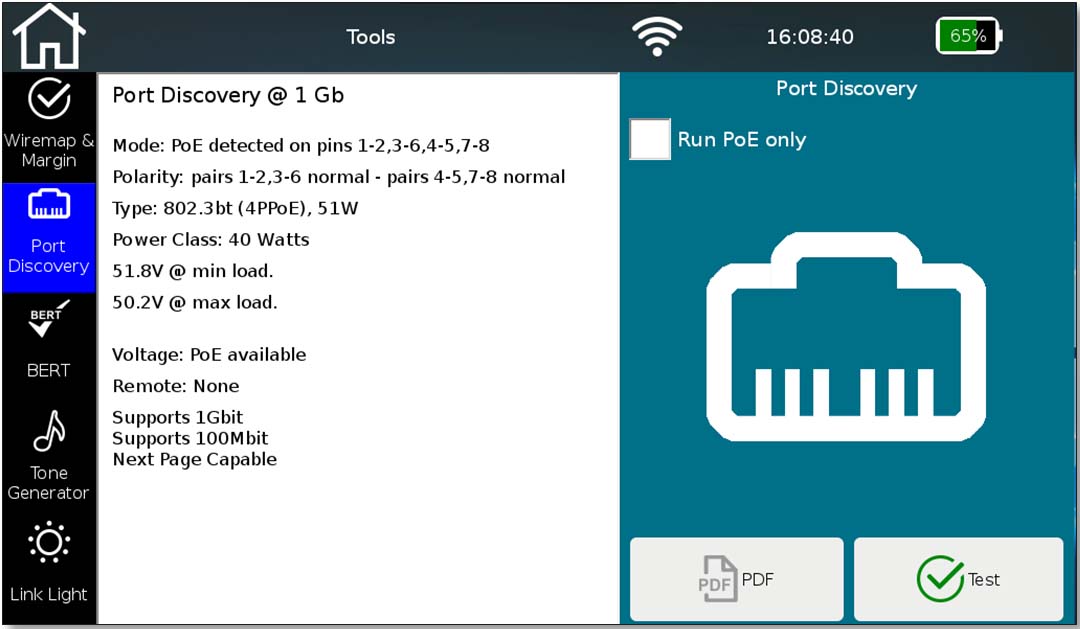

	PoE тестирование Пары с обнаруженным питанием PoE Полярность PoE Тип и класс PoE Мощность и напряжение PoE Иммитация нагрузки IEEE 802.3af PoE (Тип 1, 15.4 Вт) IEEE 802.3at PoE+ (Тип 2, 30 Вт) IEEE 802.3bt PoE++ (Тип 3, 60 Вт) IEEE 802.3bt PoE++ (Тип 4, 90 Вт)

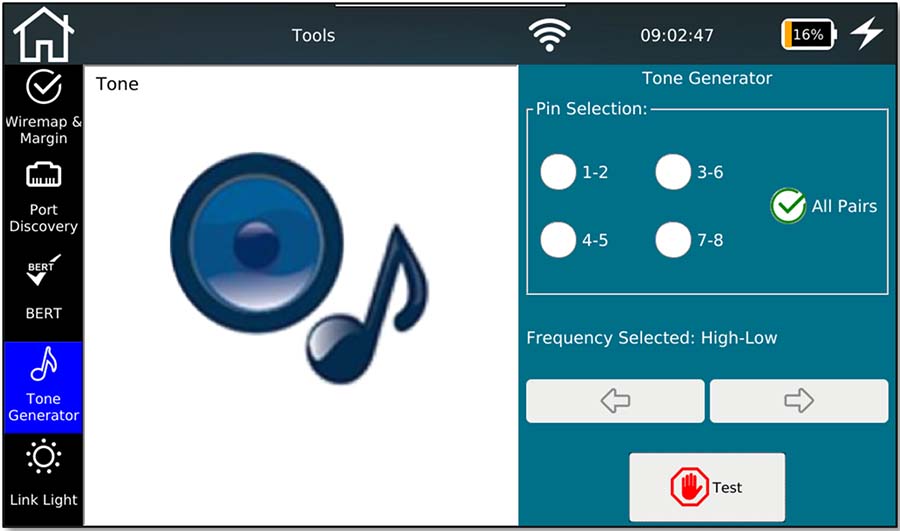

Генератор тонального сигнала Идентификация кабеля, жил, порта или розетки Подача сигнала через порт RJ45 Выбор пар для подачи сигнала Выбор частоты сигнала High/Low Совместимость с любым широкополосным щупом Оригинальный индуктивный щуп - PS-CT15 (опция)

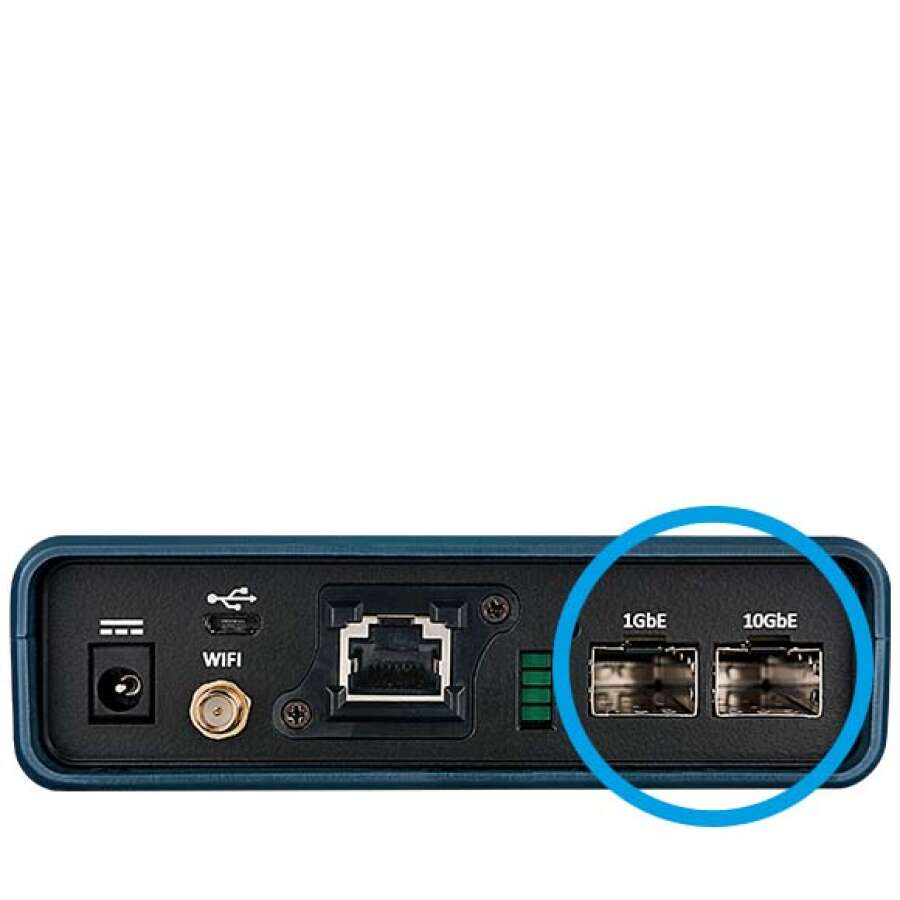

	Способы подключение к активной сети По витой паре с коннектором RJ45 По оптоволокну через модуль SFP (1 Гбит/с) По оптоволокну через модуль SFP (10 Гбит/с)

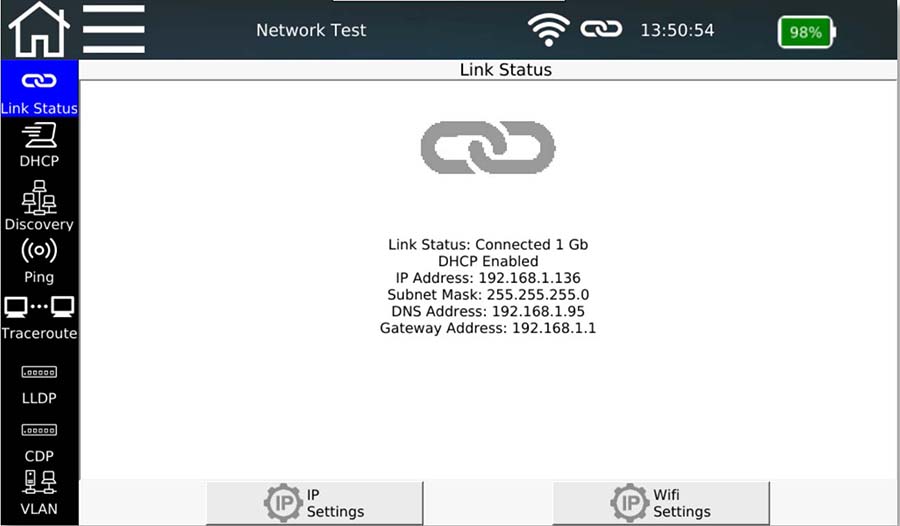

Статус сети (Link Status) Подключение через DHCP сервер Подключение по статичному IP адрессу Отображение деталей соединения IP Address (IP адресс) Subnet Mask (Маска подсети) DNS Address (DNS адресс) Gateway Address (Фдресс шлюза)

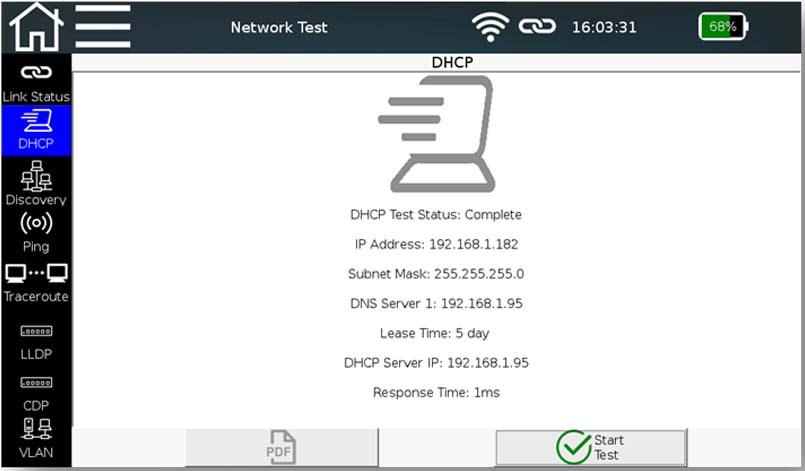

	DHCP тест Подключение к сети по динамическому IP адрессу Отображение деталей соединения Печать в виде отчета IP Address (IP адресс) Subnet Mask (Маска подсети) DNS Server IP (IP адресс DNS сервера) Срок действия Время отклика (ms)

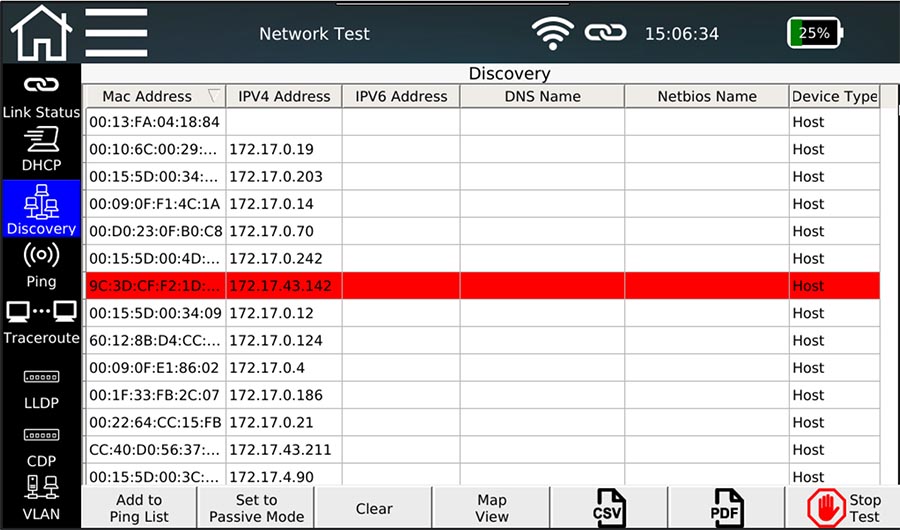

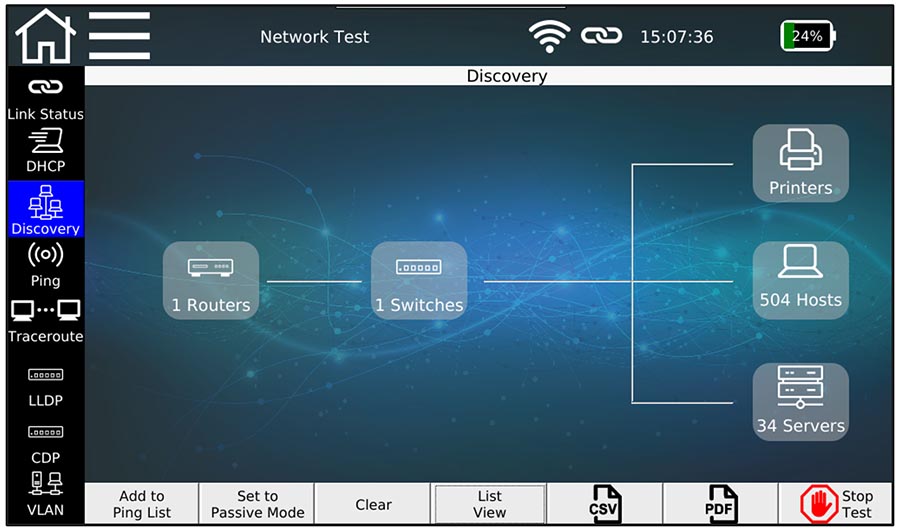

Топология сети Отображение всех подключеннык к сети устройств Классификация устройств по типам Графический или табличный вид Построение списка IPv4 b IPv6 адрессов Возможностью Ping любого адресса из списка Повторяющиеся IP-адреса отмечаются красным Разрешение DNS

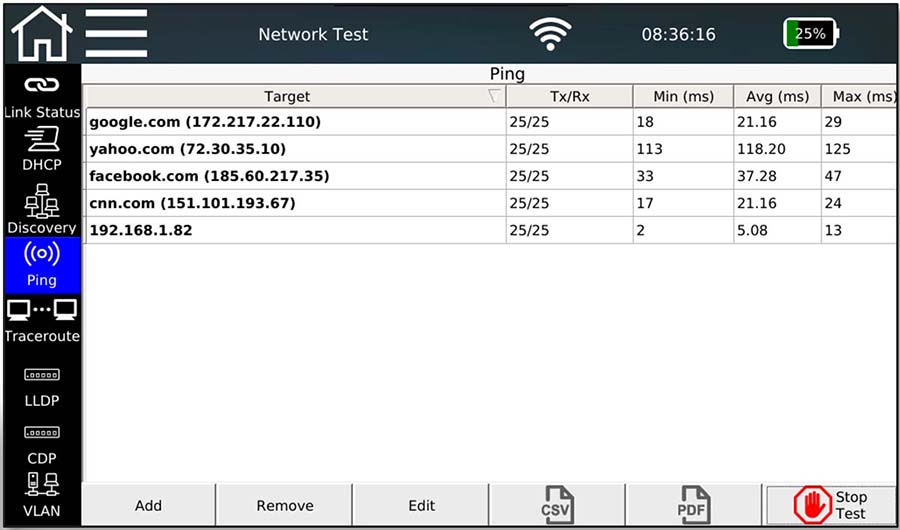

	Ping тест Проверка связи с определенными адресами Отображение времени отклика (мин/сред/макс) Ping любого обнаруженного в сети IP Ручной ввод IP адресса Ping на внутренний IP или внешний URL Отчет в формате PDF или экспорт в CSV

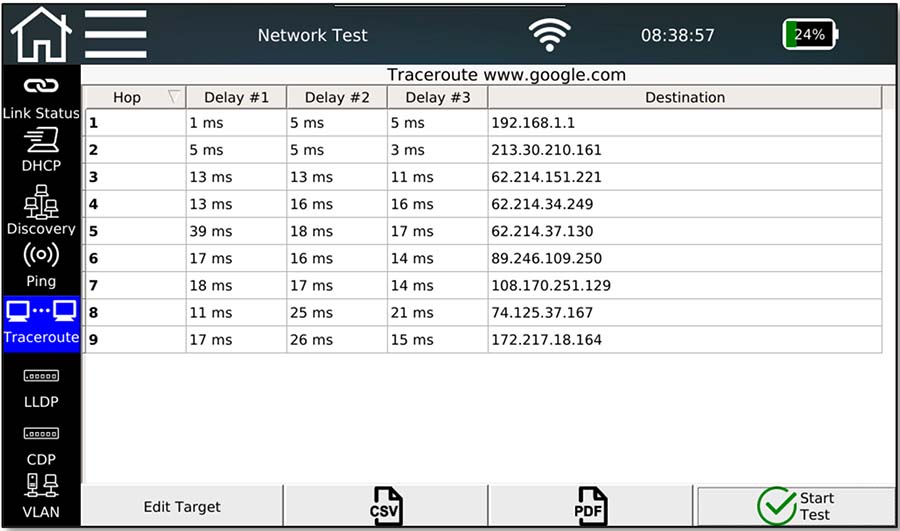

Traceroute (маршрут данных) Определение маршрута следования данных Отображение времени отклика каждого сегмента Локализация проблем на пути следования Обнаружение внутренних проблем Определение проблем провайдера

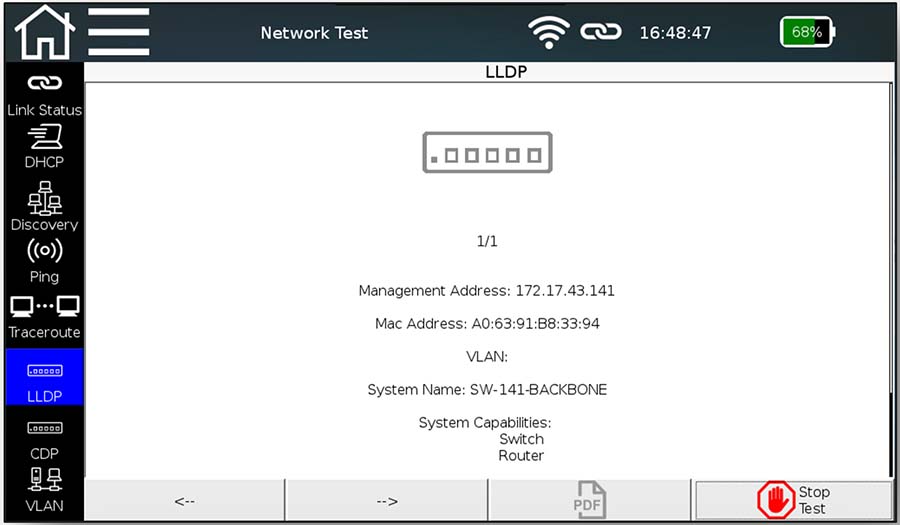

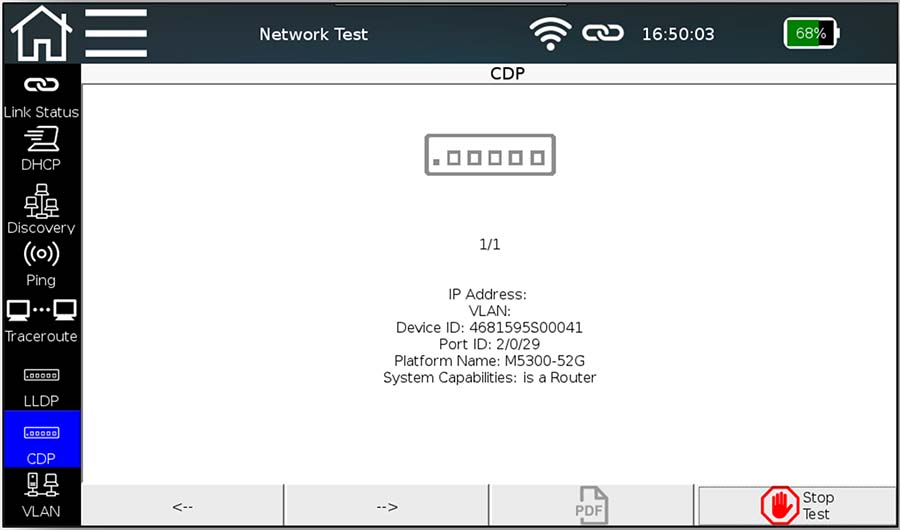

	Обнаружение протоколов LLDP и CDP Идентификатор порта (Port ID) Имя устройства (System Name) Тип устройства (System Capabilities) Идентификатор устройства (Device ID) IP адресс MAC адресс Количество обнаруженых VLAN

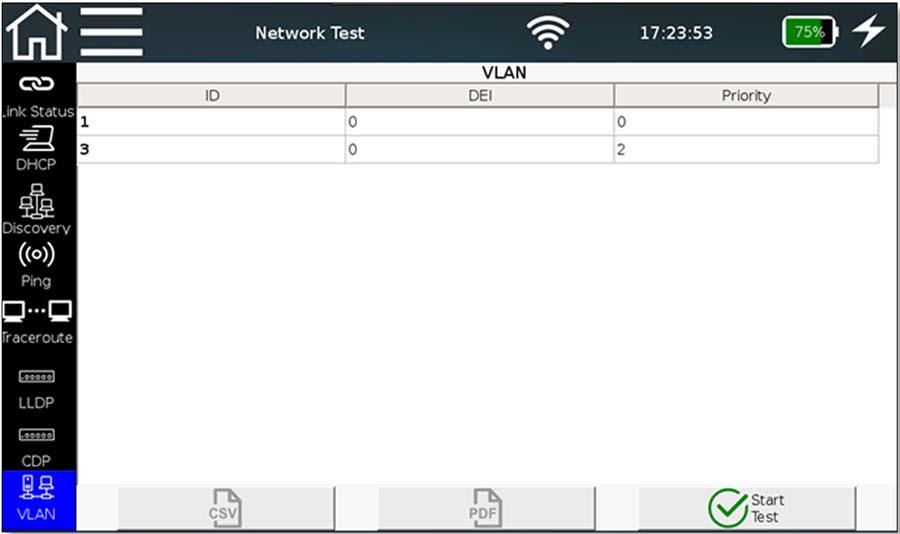

Обнаружение VLAN Добавление тегов после IEEE 802.1q Вывод ID - Номер VLAN DEI - Индикатор возможности выпадения кадров Priority - Информация о приоритете пользователя

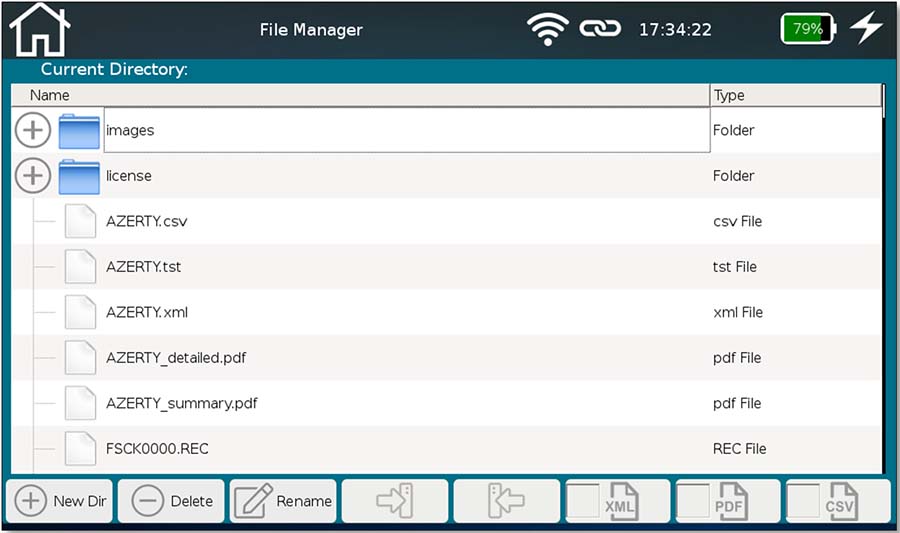

	Форматы сохраняемых файлов Протоколы испытаний: «PDF» Тестовые данные: открытый формат «CSV» Редактируемый формат: MS-Excel, XML Исходные тестовые данные: «.tst» Фильтры формата файлов упрощает просмотр Удаление и переименовывание файлов Перенос файлов на внешний USB накопитель Загрузка логотипов для персональных отчетов

Модели тестера:

Модели Softing NetXpert XG	NX-XG-1G	NX-XG-25-5G	NX-XG-10G	NX-XG-10G-ALL

Основной блок (интерфейсы: RJ45 / SFP)	1 шт	1 шт	1 шт	2 шт
Удалённый активный блок (интерфейсы: RJ45)	1 шт	1 шт	1 шт	1 шт
Тестовые шнуры RJ45 в комплекте	+	+	+	+
Оптические тестовые шнуры в комплекте				+
Квалификация скорости Ethernet до 1 Гбит/с	медь	медь	медь	медь/оптика
Квалификация скорости Ethernet до 2.5 - 5 Гбит/с		медь	медь	медь
Квалификация скорости Ethernet до 10 Гбит/с			медь	медь/оптика
Интерфейсы подключения к активной сети	RJ45 (витая пара), SFP (оптика)
Структура и устройства в сети IPV4 и IPV6	+	+	+	+
Тестирование PoE (15/30/60/90 Вт)	+	+	+	+
Ping на один или список адресов IP	+	+	+	+
Обнаружение протокола CDP и LLDP	+	+	+	+
DHCP-Тест, Обнаружение VLAN	+	+	+	+
Traceroute - маршрут следование данных	+	+	+	+
