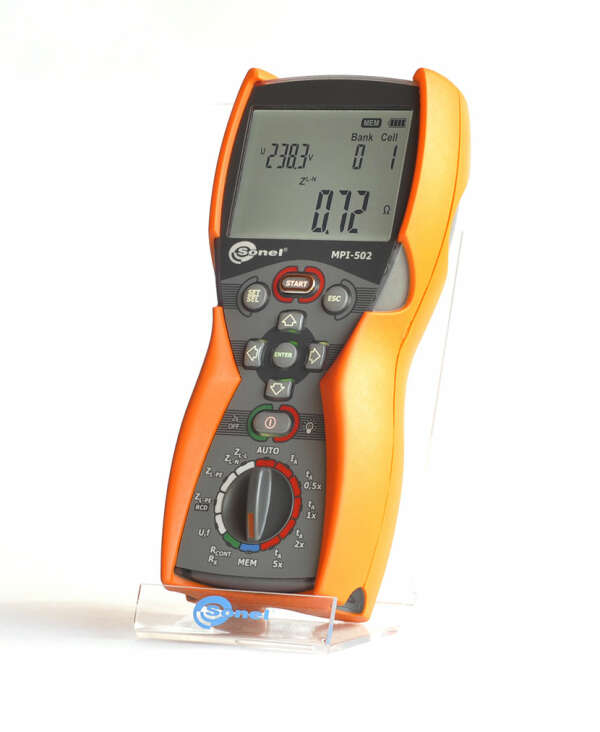

SONEL MPI-502 - измеритель параметров электробезопасности электроустановок (с поверкой)

Артикул: SN-MPI-502

Товар не поставляется

Производство: SONEL

Запросить аналоги

Гарантия: 36 мес.

Оперативно подберём оборудование и аналоги
Окажем профессиональную техподдержку

Измеритель параметров электробезопасности электроустановок SONEL MPI-502 используется при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.

Основные особенности измерителя параметров электробезопасности электроустановок SONEL MPI-502

Измерители параметров электробезопасности электроустановок MPI-502 предназначены для измерения:

Действующего значения фазного и междуфазного напряжения переменного тока;
Частоты переменного тока
Полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания;
Полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО;
Силы тока отключения устройства защитного отключения (далее — УЗО) для синусоидального дифференциального тока;
Силы тока отключения УЗО для дифференциального пульсирующего однонаправленного тока;
Времени отключения сети при срабатывании УЗО;
Сопротивления защитного заземления;
Напряжения прикосновения относительно номинального дифференциального тока;
Сопротивления защитных проводников;
Электрического сопротивления малым током.

Для вычисления:

Активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»;
Силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник».

Для контроля:

Целостности (наличия) нулевого и защитного проводников (до начала измерений).

Для запоминания и передачи в компьютер:

Данных измерений и вычислений.

Комплект поставки SONEL MPI-502:

Измеритель параметров электробезопасности электроустановок SONEL MPI-502 - 1 шт;
Адаптер WS-05 с сетевой вилкой UNI-SCHUKO - 1 шт;
Беспроводной интерфейс OR-1 (USB) - 1 шт;
Зажим «Крокодил» изолированный красный K02 - 1 шт;
Зонд острый с разъемом «банан» голубой - 1 шт;
Зонд острый с разъемом «банан» красный - 1 шт;
Крепеж «Свободные руки» - 1 шт;
Провод измерительный 1,2 м с разъемами «банан» голубой - 1 шт;
Провод измерительный 1,2 м с разъемами «банан» желтый - 1 шт;
Провод измерительный 1,2 м с разъемами «банан» красный - 1 шт;
Ремень для переноски прибора - 1 шт;
Футляр М6 - 1 шт;
Элемент питания алкалиновый 1,5V AA LR6 - 1 шт;
Руководство по эксплуатации - 1шт.

Вы можете купить SONEL MPI-502 - измеритель параметров электробезопасности электроустановок (с поверкой) в компании «СвязьКомплект» по выгодной цене. SONEL SN-MPI-502: описание, фото, характеристики, инструкции, отзывы.
Смотрите аналоги SN-MPI-502 в категории:

Технические характеристики SONEL MPI-502

Измерение действующего значения напряжения переменного тока (True RMS)

Диапазон	Разрешение	Погрешность основная
0…299,9 В	0,1 В	± (2 %U + 6 е.м.р.)
300…500 В	1 В	± (2 %U + 2 е.м.р.)

Диапазон частоты 45…65 Гц

Измерение частоты

Диапазон	Разрешение	Погрешность основная
45,0…65,0 Гц	0,1 Гц	± (0,1% f + 1 е.м.р.)

Диапазон напряжения: 50…500В

Измерение полного сопротивления петли короткого замыкания ZL-PE, ZL-n, ZL-L
Измерение полного сопротивления петли Zs
Диапазон измерения согласно IEC 61557: 0,13...1999 Ом (для измерительного провода 1,2 м), 0,19...1999 Ом (для адаптеров WS-01 и WS-04)

Диапазон	Разрешение	Погрешность основная
0...19,99 Ом	0,01 Ом	± (5% Zs + 3 е.м.р.)
20,0...199,9 Ом	0,1 Ом
200...1999 Ом	1 Ом

Номинальное напряжение работы UnL-N / UnL-L:220/380 В, 230/400 В, 240/415 В;
Рабочий диапазон напряжений: 180 ... 270 В (для ZL-PE и ZL-n) или 180 ... 460 В (для ZL-L )
Номинальная частота сети fn: 50 Гц, 60 Гц;
Рабочий диапазон частоты: 45 ... 65 Гц;
Максимальный ток для 230В: 7,6 A, для 400В: 13,3А (продолжительность – 3х10 мс).

Измерение сопротивления петли короткого замыкания: активного Rs и реактивного Xs

Диапазон	Разрешение	Погрешность основная
0...19,99 Ом	0,01 Ом	± (5% Zs + 5 е.м.р.) от Zs
20...199,9 Ом	0,1 Ом	± (5% Zs + 5 е.м.р.) от Zs

Расчет и отображение для Zs< 200 Ом

Измерение ожидаемого тока короткого замыкания I k

Диапазон	Разрешение	Основная погрешность
0,058…1,999 A	0,001 A	Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00…19,99 A	0,01 A
20,0…199,9 A	0,1 A
200…1999 A	1 A
2,00…19,99 кA	0,01 кA
20,0…40,0 кA	0,1 кA

Измерение сопротивления петли короткого замыкания ZL-PE RCD (без отключения выключателя УЗО)
Измерение сопротивления петли короткого замыкания Zs
Диапазон измерения согласно IEC 61557: 0,51...1999 Ом (для измерительного провода 1,2 м)

Диапазон отображения	Разрешение	Основная погрешность
0…19,99 Ом	0,01 Ом	± (6% Zs+ 10 е.м.р.)
20,0…199,9 Ом	0,1 Ом	± (6% Zs+ 5 е.м.р.)
200…1999 Ом	1 Ом	± (6% Zs+ 5 е.м.р.)

Не вызывает срабатывания выключателей УЗО с IΔn≥ 30 мA;
Номинальное рабочее напряжение Un: 220 В, 230 В, 240 В;
Рабочий диапазон напряжений: 180…270 В;
Номинальная частота сети fn: 50 Гц, 60 Гц;
Рабочий диапазон частоты: 45…65 Гц;
Контроль правильности соединения зажима PE при помощи электрода касания.

Показания сопротивления петли короткого замыкания: активного Rs и реактивного Xs

Диапазон	Разрешение	Погрешность основная
0...19,99 Ом	0,01 Ом	± (6% Zs + 10 е.м.р.) от Zs
20...199,9 Ом	0,1 Ом	± (6% Zs + 5 е.м.р.) от Zs

Расчет и отображение для величины Zs< 200 Ом

Показания тока короткого замыкания Iк

Диапазон отображения	Разрешение	Основная погрешность
0,058…1,999 A	0,001 A	Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00…19,99 A	0,01 A
20,0…199,9 A	0,1 A
200…1999 A	1 A
2,00…19,99 кA	0,01 кA
20,0…24,0 кA	0,1 кA

Измерение параметров отключения УЗО

Номинальное напряжение работы Un: 220 В, 230 В, 240 В;
Рабочий диапазон напряжений: 180…270 В;
Номинальная частота сети fn: 50 Гц, 60 Гц;
Рабочий диапазон частоты: 45…65 Гц.

Измерение времени отключения tA УЗО

Тип выключателя	Установка кратности	Диапазон измерения	Разрешение	Основная погрешность
Общего типа	0,5 IΔn	0..300 мс	1 мс	± (2% tA+ 2 е.м.р.)*
	1 IΔn	0..300 мс
	2 IΔn	0…150 мс
	5 IΔn	0…40 мс
Селективный	0,5 IΔn	0..500 мс
	1 IΔn	0..500 мс
	2 IΔn	0…200 мс
	5 IΔn	0…150 мс

* - для IΔn=10 мА и 0,5 IΔn основная погрешность (2% tA+ 3 е.м.р.)

Измерение сопротивления защитного заземления RE

Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мА	0,01 кОм ..5,00 кОм	0,01 кОм	4 мА	0…+10% RE ± 8 е.м.р.
30 мA	0,01 кОм ..1,66 кОм	0,01 кОм	12 мА	0…+10% RE ± 5 е.м.р.
100 мA	1 Ом..500 Ом	1 Ом	40 мA	0…+5% RE ± 5 е.м.р.
300 мA	1 Ом..166 Ом		120 мA
500 мA	1 Ом..100 Ом		200 мA
1000 мA	1 Ом..50 Ом		400 мA

Измерение напряжения прикосновения UB, отнесенного к номинальному дифференциальному току

Диапазон	Разрешение	Номинальный ток	Основная погрешность
0..9,9 В	0,1 В	0,4*IΔn	0..10% UB ± 5 е.м.р.
10..99,9 В	0,1 В	0,4*IΔn	0..15% UB

Измерение тока отключения IA для синусоидального дифференциального тока

Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мA	3,3..10,0 мA	0,1 мA	0,3 × IΔn..1,0 × IΔn	± 5% IΔn
30 мA	9,0..30,0 мA	0,1 мA
100 мA	33..100 мA	1 мA
300 мA	90..300 мA
500 мA	150..500 мA
1000 мA	330..1000 мA

Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки;
Время протекания тока измерения макс. 3200 мс.

Измерение тока отключения УЗО (IA) для однополярного пульсирующего дифференциального тока

Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мA	4,0..20,0 мA	0,1 мA	0,4 × IΔn..2,0 × IΔn	± 10 % IΔn
30 мA	12,0..42,0 мA	0,1 мA	0,4 × IΔn..1,4 × IΔn	±10 % IΔn
100 мA	40..140 мA	1 мA
300 мA	120..420 мA
500 мA	200..700 мA

Допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки
Время протекания тока измерения макс. 3200 мс.

Измерение переходных сопротивлений контактов и проводников током ± 200 мA
Диапазон измерения согласно IEC 61557-4: 0,12...400 Ом

Диапазон	Разрешение	Основная погрешность
0,00…19,99 Ом	0,01 Ом	± (2% R + 3 е.м.р.)
20,0…199,9 Ом	0,1 Ом
200…400 Ом	1 Ом

Напряжение на открытых зажимах: 4…9 В;
Исходящий ток при R < 2 Ом: мин. 200 мA;
Компенсация сопротивления измерительных проаодников;
Измерение двунаправленным током.

Измерение активного сопротивления малым током

Диапазон	Разрешение	Основная погрешность
0,00…199,9 Ом	0,1 Ом	± (3% R + 3 е.м.р.)
200…2000 Ом	1 Ом	± (3% R + 3 е.м.р.)

Напряжение на открытых зажимах: 4…9 В;
Исходящий ток < 8 мA;
Звуковой сигнал для измеряемого сопротивления < 30 Ом±50%;
Компенсация сопротивления измерительных проводов.

Дополнительные технические характеристики

Класс изоляции	двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности	IV 300 В (III 600V) согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529	IP67
Питание измерителя	батарейки 4x1,5 В LR6 АА или аккумуляторные батареи NiMH 4x1,5 В LR6 АА
Температура хранения	-20…+70°C
Температура рабочая	0…+50°C
Время до самовыключения	устанавливается в меню прибора
Количество измерений Z, RE или RCD (для щелочных батареек)	>3000 (2 измерения / минуту)
Количество измерений RISO или RCONT (для щелочных батареек)	>2000
Память результатов измерения	990 ячеек, 10000 результатов
Интерфейс	Беспроводной интерфейс OR-1 (USB)
