EXFO FIP-435B - беспроводной микроскоп для контроля чистоты оптических коннекторов

Артикул: FIP-435B-XX

Товар не поставляется


Цена
  • Гарантия: 12 мес.
Услуги и сервис
  • Оперативно подберём оборудование и аналоги
  • Окажем профессиональную техподдержку

EXFO FIP-435B - простой в использовании беспроводной видеомикроскоп для осмотра торца оптических коннекторов и портов патч-панелей. В качестве экрана используется смартфон, или планшет на базе ОС Android и iOS к которым видеопробник подключается по встроенному Wi-Fi. Для его использования достаточно установить мобильное приложение ConnectorMax2 на устройство Android или iOS, что превращает его в полноценное решение для проверки торцов ферул оптоволокных коннекторов.

Видеомикроскоп FIP-435B совместим с:

  • Смартфоны и планшеты на базе Android (подключение по Wi-Fi)
  • Смартфоны и планшеты на базе iOS (подключение по Wi-Fi)

Основные функции микроскопа FIP-435B:

  • Беспроводное подключение к устройствам на базе Android и iOS
  • Осмотр оптического коннектора и порта на предмет загрязнений
  • Захват изображения и его сохранение на ПК
  • Три уровня увеличения: 304 х 304, 608 х 608, 912 х 912 мкм
  • 5-ти мегапиксельное устройство захвата
  • Сертификация разъема "прошел / не прошел"
  • Светодиодный индикатор прохождения теста
  • Автоматическое центрирование волокна
  • Автоматическая фокусировка изображения
  • Поддержка насадок для осмотра разъемов MPO

Стандартная комплектация микроскопа FIP-435B (UPC):

  1. Видеомикроскоп FIP-425B (Wi-Fi)
  2. Насадка универсальная 2.5 мм для коннектора патчкорда FC, SC, ST (FIPT-400-U25M)
  3. Насадка универсальная 2.5 мм для порта патч-панели FC и SC (FIPT-400-FC-SC)
  4. Кабель USB на Micro USB (GP-2225)
  5. USB AC адаптер (GP-2227)
  6. Батарея (GP-2226)
  7. Мягкий чехол (GP-3108)
  8. Пластиковый органайзер для насадок (FIPT-BOX)
  9. Защитный колпачок (GP-2175)

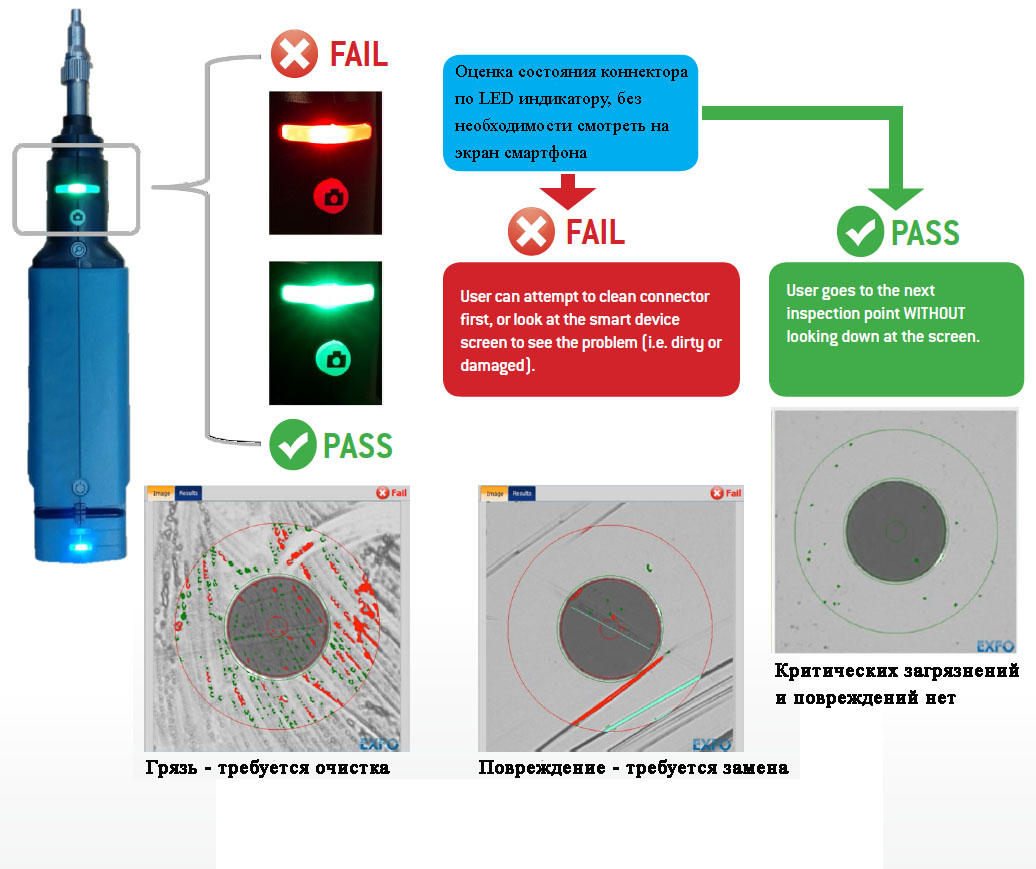

Пример работы беспроводного видеомикроскопа FIP-435B:

Видеомикроскопы FIP-400B для контроля чистоты коннекторов:
  FIP-410B FIP-420B FIP-430B FIP-425 FIP-435
Подключение USB USB USB Wi-Fi Wi-Fi
Осмотр разъема Да Да Да Да Да
Захват изображения Да Да Да Да Да
Три уровня увеличения Да Да Да Да Да
5-ти мегапиксельное устройство захвата Да Да Да Да Да
Светодиодный индикатор "прошел / не прошел"   Да Да Да Да
Автоматическое центрирование волокна   Да Да Да Да
LED индикатор "прошел / не прошел"   Да Да Да Да
Автоматическая фокусировка изображения     Да   Да

EXFO FIP-400B - серия видеомикроскопов, которые обеспечивают четкие цифровые изображения поверхности ферул оптических коннекторов, упрощая важнейший шаг в тестировании волоконных линий. Пренебрежение этапом контроля чистоты соединителей может привести к серьезным проблемам и их длительному поиску. Новая серия FIP-400B - разработана с учетом многолетнего опыта визуального контроля оптических сетей. Прибор был создан для ускорения исследования и сертификации, основываясь на отзывах пользователей о предыдущей модели. Три режима осмотра поверхности: 912 мкм x 912 мкм (низкое), 608 мкм x 608 мкм (среднее), 304 мкм x 304 мкм (высокое) дают возможность рассмотреть всю поверхность ферулы. Для сравнения: диаметр волокна без буферного покрытия, составляет 250 мкм, а сердцевины (волновода) - 9 мкм.

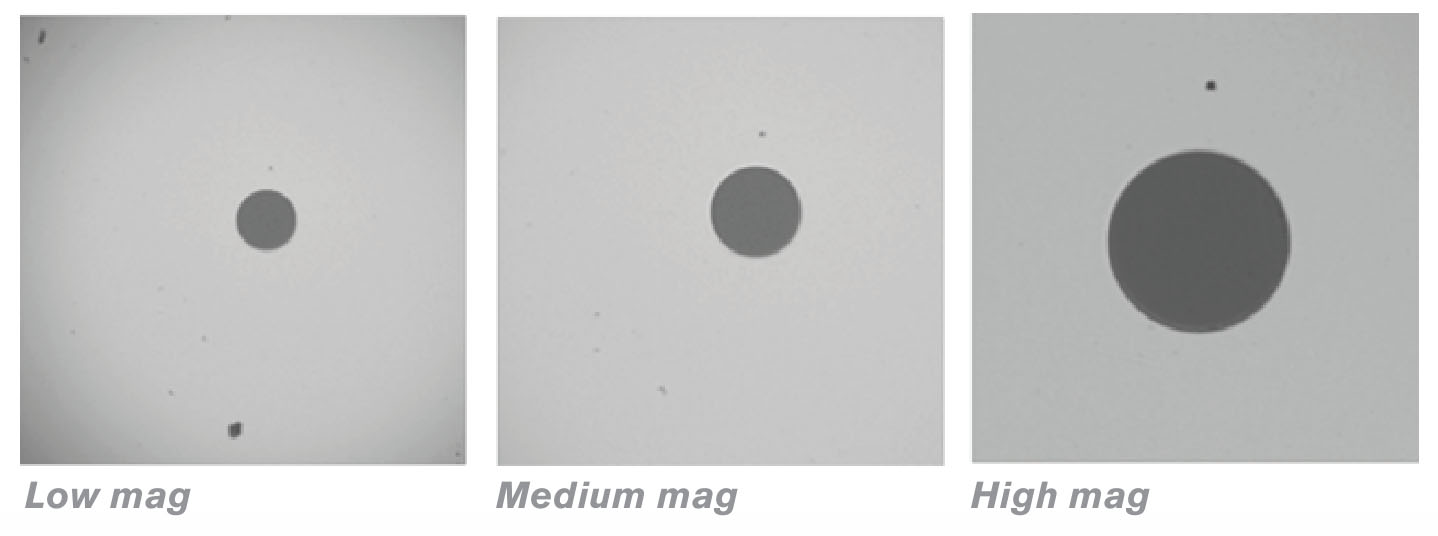

Три сменных увеличения:

Три режима увеличения: 912 мкм x 912 мкм (низкое), 608 мкм x 608 мкм (среднее), 304 мкм x 304 мкм (высокое) дают возможность рассмотреть всю поверхность ферулы. Для сравнения: диаметр волокна без буферного покрытия, составляет 250 мкм, а сердцевины (волновода) - 9 мкм.

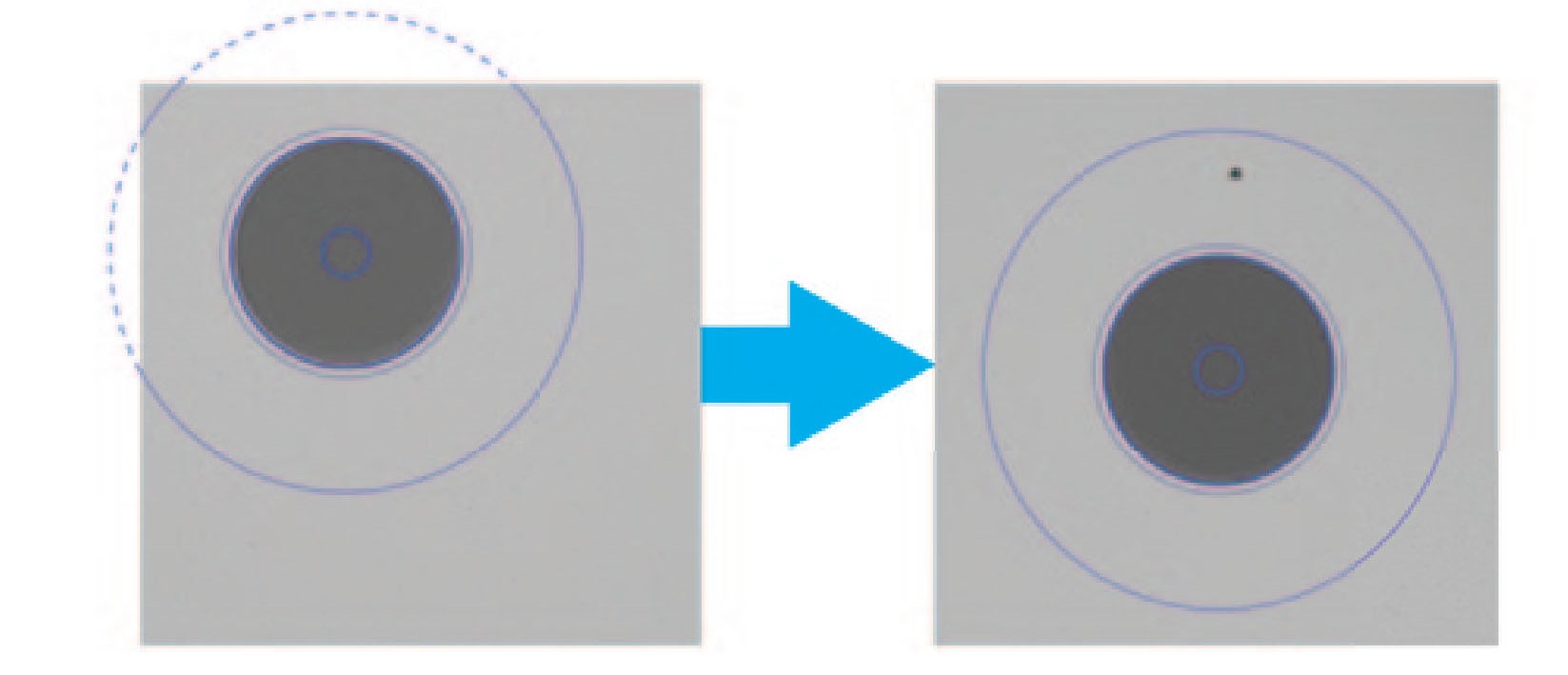

Автоматическая центровка изображения:

Эта функция доступна для модели FIP-420B и FIP-430B. Она позволяет автоматически центрировать изображение именно на той области ферулы, которую действительно нужно диагностировать. Это гарантирует, что оператор не пропустит дефекты в невидимой области экрана. Пользователь должен только сфокусировать прибор и сделать снимок.

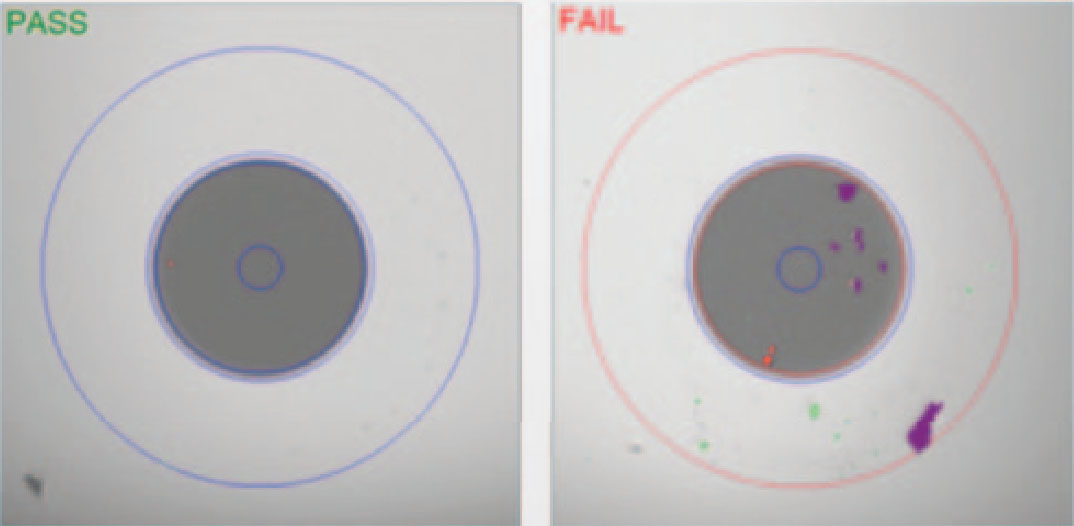

Автоматический анализ торца ферулы коннектора:

Микроскопы FIP-420B и FIP-430B, используя программное обеспечение ConnectoMax2, могут определять качество поверхности коннектора "годен/не годен". Программа позволяет автоматически оценивать качество поверхности, сохранять изображения тестируемых объектов и формировать подробные отчеты. На все это потребуется всего несколько секунд.

Вы можете купить EXFO FIP-435B - беспроводной микроскоп для контроля чистоты оптических коннекторов в компании «СвязьКомплект» по выгодной цене. EXFO FIP-435B-XX: описание, фото, характеристики, инструкции, отзывы.
Смотрите аналоги FIP-435B-XX в категории: Микроскопы и видеомикроскопы для оптических разъемов (оптоволокна)

Технические характеристики беспроводных микроскопов серии EXFO FIP-430B:

Размер (В х Ш х Д) 55 x 39 x 207 мм
Вес  0,3 кг
Разрешение 0,55 мкм
Камера 5 мегапикселей CMOS
Возможность визуального обнаружения  <1 мкм
Поле зрения

304 мкм х 304 мкм
608 мкм х 608 мкм
912 мкм х 912 мкм

Источник света  Синий светодиод
Кнопка захвата изображения На всех моделях
Кнопка увеличения На всех моделях
Цифровое увеличение Три режима
Разъем Micro USB
Способ подключения WiFi 802.11g
Диапазон частот 2.4 GHz
Совместимость с устройствами Android 4.2 и выше, iOS 8.1 и выше
Питание 1 батарея
Время работы от батареи FIP-425B: ≥10 часов
FIP-435B: ≥8 часов
Время зарядки батареи ≤ 4 часов
Диапазон работы 2.5 м (зависит от Wi-Fi и внешних факторов)
Температура работы

Прибор питаемый от батарей: –10 °C to °C 40 °C (14 °F до 104 °F)
Прибор подключённый к USB: 0 °C to 40 °C (32 °F до 104 °F)

Температура хранения Прибор без батарей: –40 °C to 70 °C (–40 °F до 158 °F)
Прибор с батареями: –20 °C to 60 °C (–4 °F до 140 °F)



Дополнительные аксессуары для EXFO FIP-400B:

Набор адаптеров для патчкордов LC (PC/APC) и портов патч-панели LC (PC/APC):
FIPT-400-LC-SQ, FIPT-400-LC-APC, FIPT-400-U12M, FIPT-400-U12MA
FIPT-400-LC-K
Набор адаптеров для патчкордов LC (PC) и портов патч-панели LC (PC):
FIPT-400-LC-SQ, FIPT-400-U12M
FIPT-400-LC-K-UPC
Набор адаптеров для патчкордов LC (APC) и портов патч-панели LC (APC):
FIPT-400-LC-APC, FIPT-400-U12MA
FIPT-400-LC-K-APC
Адаптер униврсальный для проверки патчкордов LC с ферулой 1.25 мм. (UPC) FIPT-400-U12M
Адаптер униврсальный для проверки патчкордов FC/SC/ST с ферулой 2.5 мм. (UPC) FIPT-400-U25M
Адаптер для проверки портов патч-панели FC и SC (UPC) FIPT-400-FC-SC
Адаптер для проверки портов патч-панели LC (UPC) FIPT-400-LC
Адаптер для проверки портов патч-панели ST (UPC) FIPT-400-ST
Адаптер для проверки портов патч-панели E-2000 (UPC) FIPT-400-E2000
Адаптер для проверки патчкордов с ферулой 1.25 мм. (APC) FIPT-400-U12MA
Адаптер для проверки патчкордов с ферулой 2.5 мм. (APC) FIPT-400-U25MA
Адаптер для проверки портов патч-панели FC (APC) FIPT-400-FC-APC
Адаптер для проверки портов патч-панели SC (APC) FIPT-400-SC-APC
Адаптер для проверки портов патч-панели LC (APC) FIPT-400-LC-APC
Адаптер для проверки портов патч-панели E-2000 (APC) FIPT-400-E2000-APC
