Для маркировки, идентификации и поиска подземных коммуникаций РЖД самым удобным и экономически выгодным решением является применение пассивных электронных маркеров!



Какие задачи решают маркеры?

  • оперативный поиск подземных коммуникаций разных типов (силовые линии, телекоммуникации, устройства контроля схода подвижного состава и пр).
  • перенос подземных коммуникаций на реальную карту с GPS-отметками.
  • снижение эксплуатационных затрат



Принцип работы пассивных электронных маркеров

Пассивный маркер представляет собой резонирующий низкочастотный колебательный контур, настроенный на определенную частоту и помещенный в корпус из прочного полиэтилена. Сигнал от маркероискателя, за счет электромагнитной индукции, вызывает колебания в контуре маркера. Маркероискатель улавливает эти ответные колебания и определяет не только местоположение маркера, но и тип коммуникации (в зависимости от частоты, на которой получил ответные колебания).



Преимущества пассивных маркеров для коммуникаций РЖД

  • высокая точность обнаружения подземных коммуникаций или их ключевых точек;
  • простота и высокая скорость поиска;
  • высокая рентабельность использования;
  • длительный срок службы (не менее 20-30лет);
  • не требуют питания и обслуживания в ходе эксплуатации;
  • универсальность – могут быть обнаружены при помощи маркероискателей любого производителя;
  • не требуется высокая квалификация персонала для монтажа и поиска;
  • наличие в ассортименте маркеров со сферической и дипольной диаграммой направленности.



Виды пассивных маркеров Greenlee



Силовые линии

UniMarker 170

  • Частота: 169,8 кГц
  • Диаметр: 13 см
  • Мах глубина установки: 1,5 м
  • Тип диаграммы направленности: дипольная

Силовые линии

Omni Marker 160

  • Частота: 169,8 кГц
  • Диаметр: 11,4 см
  • Мах глубина установки: 1,5 м
  • Тип диаграммы направленности: сферическая

Телекоммуникации

UniMarker 173

  • Частота: 101,4 кГц
  • Диаметр: 13 см
  • Мах глубина установки: 1,5 м
  • Тип диаграммы направленности: дипольная

Телекоммуникации

OmniMarker 163

  • Частота: 101,4 кГц
  • Диаметр: 11,4 см
  • Мах глубина установки: 1,5 м
  • Тип диаграммы направленности: сферическая

Волоконно-оптические линии связи

UniMarker 183

  • Частота: 92,0 кГц
  • Диаметр: 13 см
  • Мах глубина установки: 1,5 м
  • Тип диаграммы направленности: дипольная

Волоконно-оптические линии связи

OmniMarker 180

  • Частота: 92,0 кГц
  • Диаметр: 11,4 см
  • Мах глубина установки: 1,5 м
  • Тип диаграммы направленности: сферическая

Система УКСПС (Устройство Контроля Схода Подвижного Состава)

UniMarker 175

  • Частота: 77,0 кГц
  • Диаметр: 13 см
  • Мах глубина установки: 1,5 м
  • Тип диаграммы направленности: дипольная

Система УКСПС (Устройство Контроля Схода Подвижного Состава)

OmniMarker 165

  • Частота: 77,0 кГц
  • Диаметр: 11,4 см
  • Мах глубина установки: 1,5 м
  • Тип диаграммы направленности: сферическая

Маркеры общего применения

UniMarker 178

  • Частота: 66,35 кГц
  • Диаметр: 13 см
  • Мах глубина установки: 1,5 м
  • Тип диаграммы направленности: дипольная

Маркеры общего применения

OmniMarker 168

  • Частота: 66,35 кГц
  • Диаметр: 11,4 см
  • Мах глубина установки: 1,5 м
  • Тип диаграммы направленности: сферическая

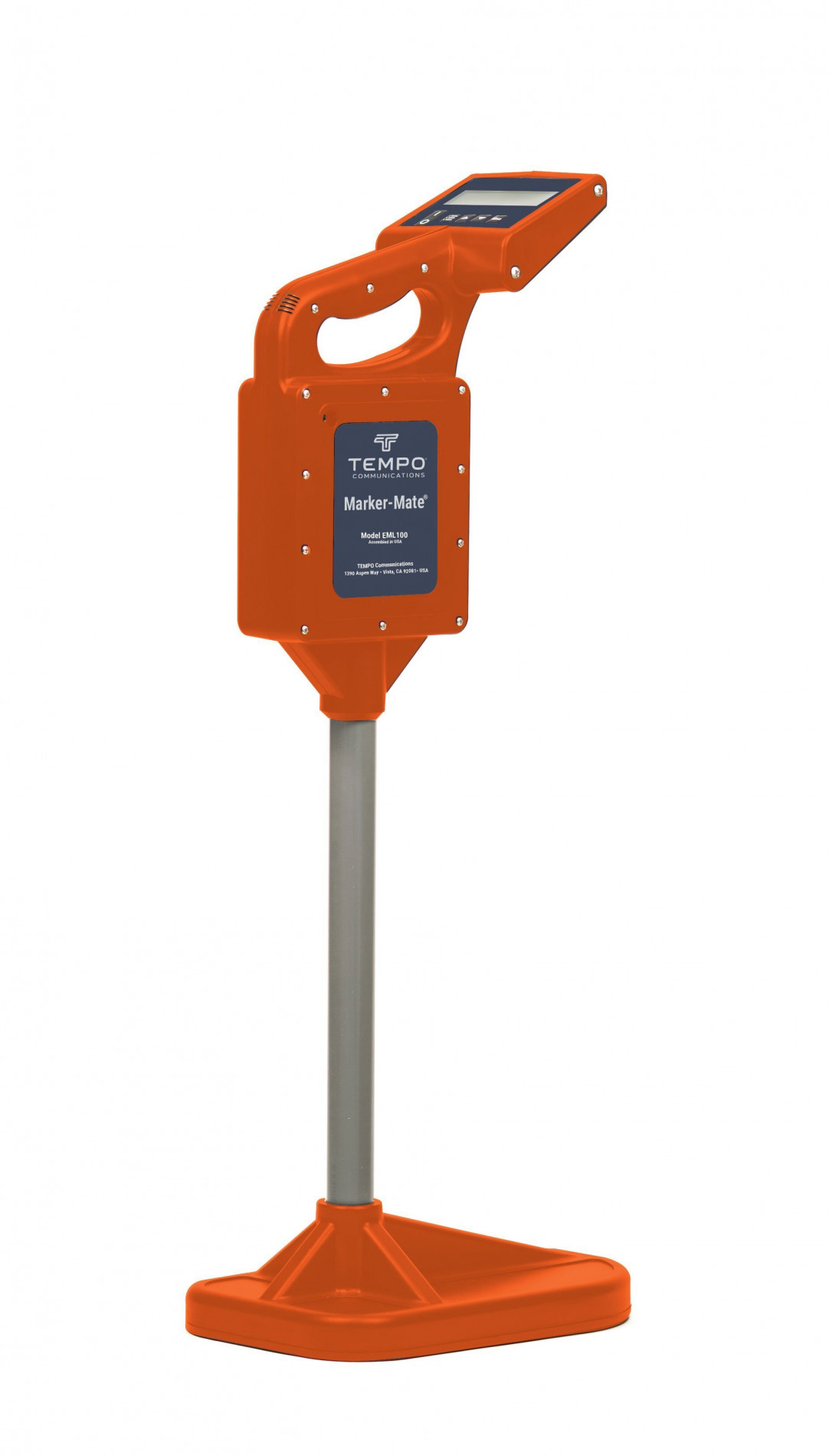

Маркероискатель Greenlee EML-100

Возможности:

  • Обнаруживает до семи типов маркеров;
  • Возможность поиска маркеров других производителей
  • Режим сканирования позволяет осуществлять поиск всех типов маркеров одновременно;
  • Режим поиска маркеров выбранного типа;
  • Регулировка чувствительности;
  • Микропроцессорное управление;
  • Легко читаемый ЖК дисплей с отображением больших символов;
  • Отображение гистограммы и подача звукового сигнала при приближении и удалении от маркера;
  • Возможность подключения наушников;
  • Индикатор уровня заряда батарей;
  • Сигнализация низкого уровня зарядки батарей;
  • Всепогодное исполнение



Кто мы?



Компания «СвязьКомплект» является эксклюзивным дистрибьютором Greenlee и поставщиком электронных маркеров для подземных коммуникаций!
