VIAVI SmartOTDR E126A - оптический рефлектометр E126A-PC 1310/1550нм, 37/35дБ с LS
Артикул: JD-E126A-PC-Promo
Товар не поставляется
- Гарантия: 36 мес.
- Оперативно подберём оборудование и аналоги
- Окажем профессиональную техподдержку
VIAVI SmartOTDR E126A – это бюджетный оптический рефлектометр для специалистов любого уровня подготовки. Прибор сочетает все основные возможности тестирования оптоволокна в портативном устройстве:
- оптический рефлектометр;
- источник непрерывного излучения;
- измеритель мощности (опция);
- оптический микроскоп (опция).
VIAVI SmartOTDR E126A работает на длинах волн 1310 и 1550 нм в динамическом диапазоне 35 и 33 дБ соответственно, что позволяет протестировать оптический кабель длиной до 100 км. Результатом тестирования выступает рефлектограмма, на которой отображаются коннекторы, сварки, сплиттеры, макроизгибы, конец волокна или обрыв, а также затухание на каждом событии и расстояние до него. Для удобства чтения неподготовленного персонала рефлектограмму можно представить в виде схемы SLM (опция), где каждое событие отображается в виде блока.
SmartOTDR E126A поистине является удобным, компактным решением, пригодным для полевых работ.
Особенности VIAVI SmartOTDR E126A
- Встроенный источник излучения через OTDR порт;
- Опции измерителя мощности, оптического микроскопа;
- Опция SLM;
- Обновление ПО в полевых условиях;
- Автоматизация тестирования с объективными результатами “годен/не годен”;
- Оптимизация для тестирования PON через разветвитель 1х128;
- Удаленное управление;
- Поддержка 3G/4G по USB, Bluetooth/WiFi (опции);
- Антибликовый сенсорный экран 5-дюймов для работы на улице;
- Работа от батареи в течение целого дня.

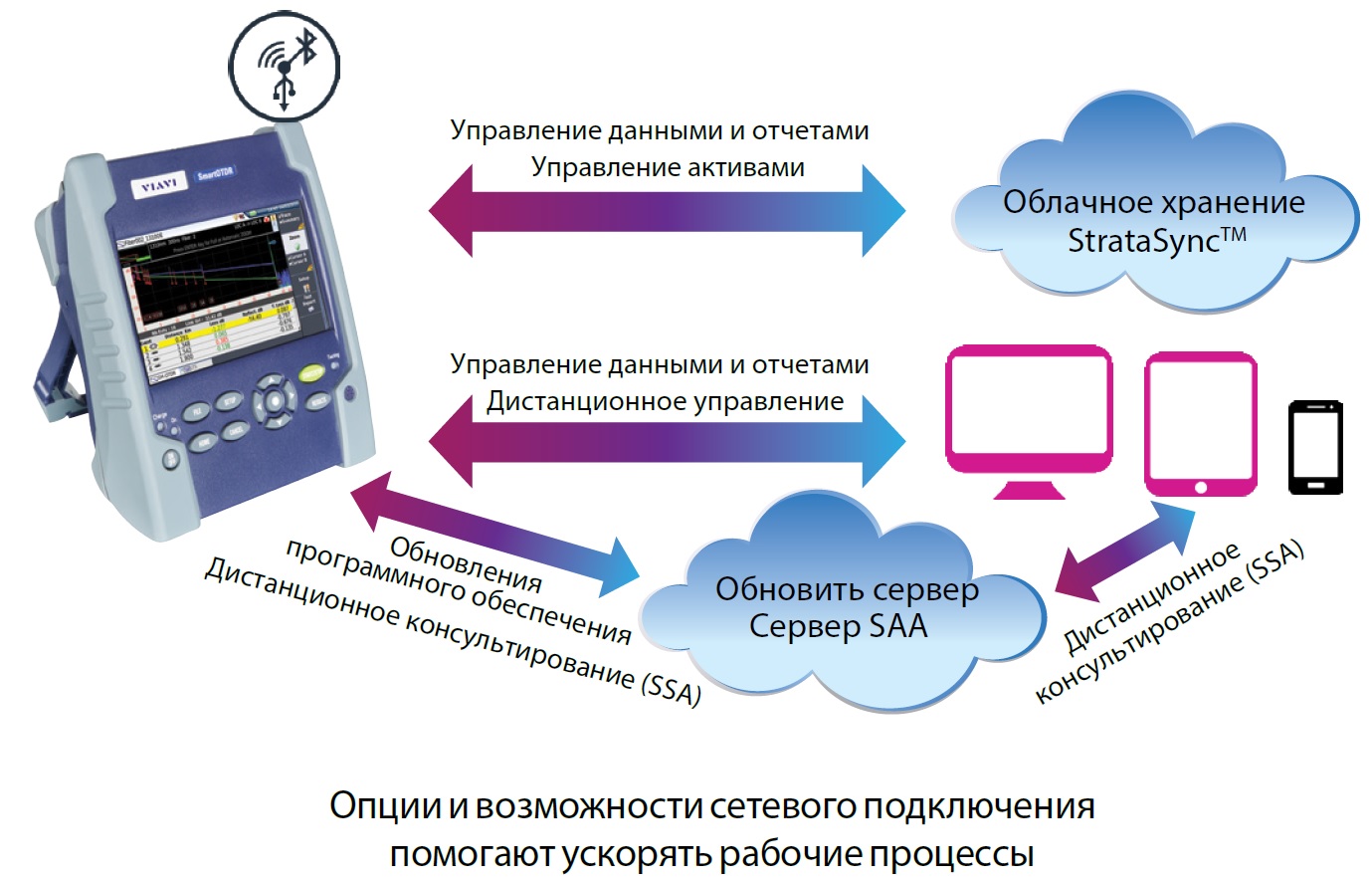

Расширенные возможности подключения к сети (опция SAA)
Несколько вариантов подключения (смартфоны 3G/4G по USB и дополнительно по Bluetooth/WiFi) обеспечивают возможность дистанционного контроля и передачи данных/заданий и обмена данными с планшетами, смартфонами и компьютерами. SmartOTDR позволяет оперативно решать проблемы в режиме реального времени, а опция SmartAccess Anywhere (SAA) открывает подключение к облачному сервису, помогая техническому специалисту получать дистанционный доступ к инструменту и управлять им. Решение SmartOTDR совместимо с большим количеством облачных серверов (поставщики услуг WebDAV), что позволяет мгновенно обмениваться отчетами об измерениях с помощью функции создания отчетов в формате .pdf — FastReport.
В комплект поставки SmartOTDR входит годовая пробная подписка на облачный сервис StrataSync™ для управления активами, настройками и данными о тестировании, а также для обновления и актуализации программного обеспечения.
Комплект поставки VIAVI SmartOTDR E126A
- Оптический рефлектометр;
- Инструкция по эксплуатации;
- AC/DC адаптер/зарядное устройство;
- Стилус;
- USB кабель;
- Чехол "Свободные руки".
ВНИМАНИЕ!
Настоятельно рекомендуем добавить к заказу оптический адаптер SC/PC(JD-EUSCADS-Promo) и аккумулятор (JD-E10LIPO-Promo), т.к. они не входят в базовый комплект поставки!
Вы можете купить VIAVI SmartOTDR E126A - оптический рефлектометр E126A-PC 1310/1550нм, 37/35дБ с LS в компании «СвязьКомплект» по выгодной цене. VIAVI SOLUTIONS JD-E126A-PC-Promo: описание, фото, характеристики, инструкции, отзывы.Смотрите аналоги JD-E126A-PC-Promo в категории: Инструменты и приборы для монтажа и диагностики волоконно-оптического кабеля (ВОЛС), VIAVI SmartOTDR - оптический рефлектометр
Технические характеристики VIAVI SmartOTDR E126A
| Общие | |
| Дисплей | 5-дюймовый емкостный цветной сенсорный дисплей (12,5 см) |
| Разрешение дисплея | 800 x 480 W VGA |
| Интерфейсы |
2 порта USB 2.0, 1 порт мини-USB 2.0, Bluetooth и WiFi (опционально, доступны во внешнем исполнении) |
| Память | 10 000 рефлектограмм |
| Аккумулятор | Литий-полимерный аккумулятор, до 20 часов работы *1 |
| Источник питания |
Адаптер переменного/постоянного тока, входное напряжение 100-250 В переменного тока, 50-60 Гц; 2,5 A макс, выходное напряжение 12 В постоянного тока, 25 Вт |
| Электрическая безопасность | Совместимо с EN60950 |
| Размер (ВxШxГ) | 175 x 138 x 57 мм (6,9 x 5,4 x 2,24 дюйма) |
| Вес (с аккумулятором) | 0,9 кг |
|
Температура эксплуатации и хранения |
от –20 до +50 °C от –20 до +60 °C |
| Влажность (без образования конденсата) | 95% |
| Рефлектометрические измерения (OTDR) | |
| Класс лазерной безопасности (21 CFR) | Класс 1 |
| Количество точек данных | До 256 000 точек данных |
| Диапазон отображения | От 0,1 км до 260 км |
| Разрешение выборки | 4 см |
| Точность определения расстояния | (±1 м) ± (разрешение выборки) ±(1,10–5 x расстояние), исключая отклонения группового показателяРазрешение определения затухания |
| Разрешение определения затухания 0,001 | 0,001 дБ |
| Линейность определения затухания | ±0,04 дБ/дБ |
| Центральная длина волны *2 | 1310/1550 нм ±20 нм |
| Динамический диапазон RMS *3 | 35/33 дБ |
| Ширина импульсов | От 5 нс до 20 мкс |
| Мертвая зона по отражению *4 | 1,3 м |
| Мертвая зона по затуханию *5 | 4 м |
| Дальность измеряемой линии*9 | До 100км |
| Мертвая зона разветвителя | Н/П |
| Тип полировки коннектора | Прямой - PC |
| Источник постоянного излучения | |
| Уровень выходной мощности *6 | –3,5 дБм |
| Стабильность (8 ч) *7 | ±0,05 дБ |
| Встроенный измеритель мощности через OTDR порт (опция JD-E10PM) | |
| Режим работы | 270, 330, 1 к, 2 к Гц и TWINTest |
| Диапазон уровней мощности | От 0 до –55 дБм |
| Калиброванные длины волн | 1310, 1490, 1550, 1625 и 1650 нм |
| Точность измерения *8 | ±0,5 дБ |
1. По Telcordia GR-196-CORE.
2. Температура лазера 25 °C и измерения при 10 мкс.
3. Однонаправленные различия между экстраполированным уровнем обратного рассеяния в начале волокна и среднеквадратичным значением уровня шума (соотношение сигнал/шум = 1), после 3 минут
стандартного использования с максимальной длительностью импульса.
4. Измерение при ±1,5 дБ ниже пикового значения ненасыщенного отражающего события с самой малой длительностью импульса.
5. Измерение при ±0,5 дБ от линейной регрессии с использованием отражения FC/UPC-типа и самой малой длительности импульса.
6. ±1 дБ.
7. После стабилизации источника света время разогрева – 20 минут.
8. При настроенной длине волны и –30 дБм.
9. При 1550 нм.
Опции VIAVI SmartOTDR 126A
| JD-E10PM | Опция измерителя оптической мощности через один порт с OTDR |
| JD-MP-60A | MP-60 USB-измеритель оптической мощности с UPP-адаптерами на 2,5 и 1,25 мм |
| JD-MP-80A | MP-80 высокопроизводительный USB-измеритель оптической мощности с UPP-адаптерами на 2,5 и 1,25 мм |
| JD-ESDFSCOPE5KI | Цифровой микроскоп P5000i с 7 насадками |
| JD-E60EWIFI | Внешний аппаратный USB-ключ Wi-Fi |
| JD-E60EBLUE | Внешний аппаратный USB-ключ Bluetooth |
| JD-ESMARTFTTA-100 | Опция FTTA-SLM построения схемы линии для FTTA сетей |
| JD-ESMARTFTTH-100 | Опция FTTH-SLM построения схемы линии для FTTH сетей |
| JD-ESMARTLINK-100 | Опция SLM построения схемы линии |
| JD-ESMARTCABL-100 | Опция CABLE-SLM построения схемы линий для кабельных сетей |
| JD-SAA-100-L2 | Опция SmartAccess Anywhere (SAA) |
Аксессуары VIAVI SmartOTDR 100A
| JD-EUSCADS-Promo | Универсальный SC-адаптер |
| JD-E10LIPO-Promo | Литий-полимерный аккумулятор (для E136FB и E126A) |
| JD-E10GLOVE-Promo | Мягкая переносная сумка с ремнем через шею |
| JD-EHVT-STYLUS | Стилус для емкостного сенсорного экрана |
| JD-E40SCASE1 | Большая мягкая переносная сумка |
| JD-E40LIGHTER | Адаптер для прикуривателя на 12 В |
| JD-EINDIADPLUG | Адаптер шнура питания Евро/США–Индия, тип D |
